Система контроля мутности пива.

Для Бочкаревского Пивоваренного Завода (торговая марка пива “Андреич”) разработана и внедрена система контроля качества фильтрации пива. Полученное устройство по основным техническим параметрам не уступает системам фирмы Simens, а по стоимости дешевле более чем в три раза.

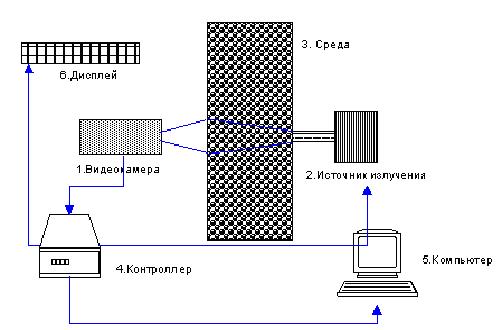

Мутномер состоит из стабильного источника 2 и приемника излучения 1. В качестве источника излучения используется лазер, а в качестве приемника цветная видеокамера. Фокусированное излучение от источника проходит через трубопровод со средой 3. В зависимости от концентрации посторонних частиц, происходит пропорциональный рассев излучения, который фиксируется видеокамерой, поступает в контроллер 4, и далее для обработки в персональный компьютер 5.

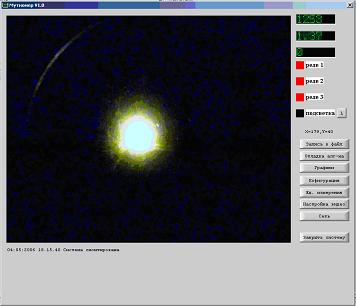

Персональный компьютер производит обработку изображений, полученных с видеокамеры в реальном масштабе времени, при помощи специализированного программного обеспечения. Результат измерения мутности отображается как в главном окне программы, так и на удаленном дисплее 6, расположенным по месту установки самого прибора.

Программа обработки изображений реализована на Microsoft Visual C++ с применением библиотеки DirectX 9.0. Программа для управляющих контроллеров реализована на CodeVisionAVR.
